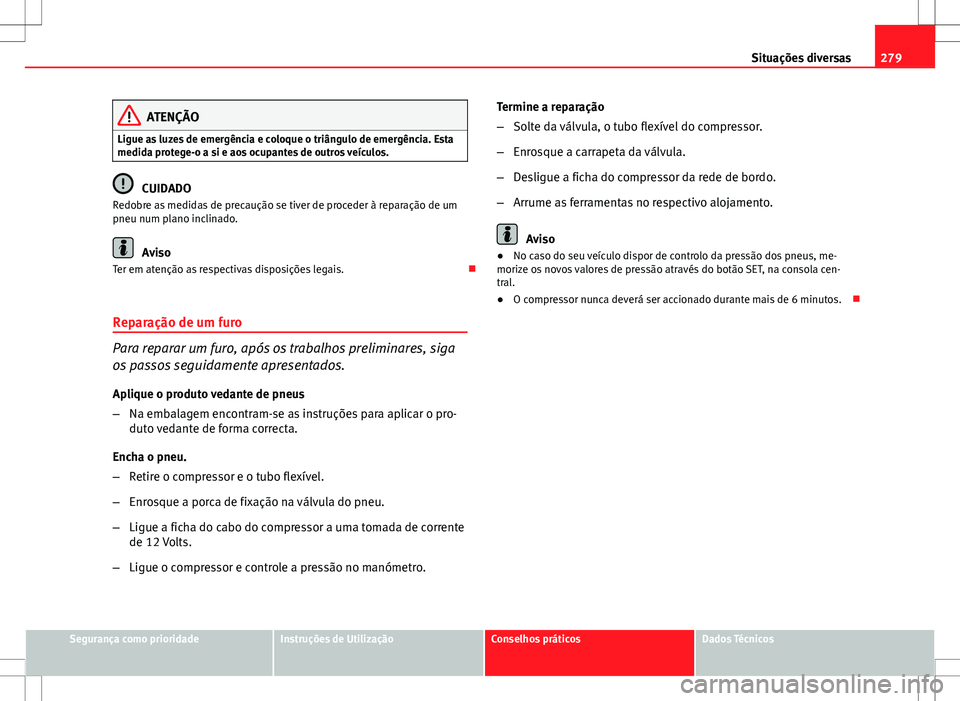

Situações diversas
ATENÇÃO
Ligue as luzes de emergência e coloque o triângulo de emergência. Esta
medida protege-o a si e aos ocupantes de outros veículos.
CUIDADO
Redobre as medidas de precaução se tiver de proceder à reparação de um
pneu num plano inclinado.
Aviso
Ter em atenção as respectivas disposições legais. 
Reparação de um furo
Para reparar um furo, após os trabalhos preliminares, siga
os passos seguidamente apresentados.
Aplique o produto vedante de pneus
– Na embalagem encontram-se as instruções para aplicar o pro-
duto vedante de forma correcta.
Encha o pneu.
– Retire o compressor e o tubo flexível.
– Enrosque a porca de fixação na válvula do pneu.
– Ligue a ficha do cabo do compressor a uma tomada de corrente
de 12 Volts.
– Ligue o compressor e controle a pressão no manómetro. Termine a reparação
–
Solte da válvula, o tubo flexível do compressor.
– Enrosque a carrapeta da válvula.
– Desligue a ficha do compressor da rede de bordo.
– Arrume as ferramentas no respectivo alojamento.
Aviso
● No caso do seu veículo dispor de controlo da pressão dos pneus, me-
morize os novos valores de pressão através do botão SET, na consola cen-
tral.
● O compressor nunca deverá ser accionado durante mais de 6 minutos. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

280Situações diversas
Fusíveis eléctricos
Trocar um fusível
Os fusíveis queimados devem ser substituídos.

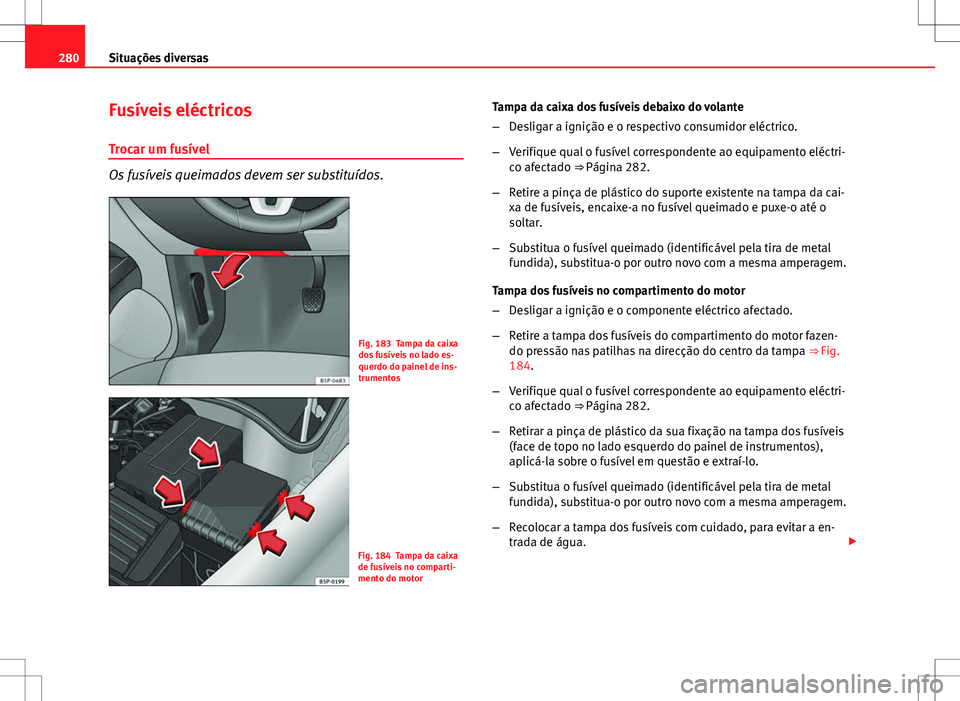

Fig. 183 Tampa da caixa
dos fusíveis no lado es-
querdo do painel de ins-
trumentos
Fig. 184 Tampa da caixa
de fusíveis no comparti-
mento do motor Tampa da caixa dos fusíveis debaixo do volante
–
Desligar a ignição e o respectivo consumidor eléctrico.
– Verifique qual o fusível correspondente ao equipamento eléctri-
co afectado ⇒ Página 282.
– Retire a pinça de plástico do suporte existente na tampa da cai-
xa de fusíveis, encaixe-a no fusível queimado e puxe-o até o
soltar.
– Substitua o fusível queimado (identificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o componente eléctrico afectado.
– Retire a tampa dos fusíveis do compartimento do motor fazen-
do pressão nas patilhas na direcção do centro da tampa ⇒ Fig.
184.
– Verifique qual o fusível correspondente ao equipamento eléctri-
co afectado ⇒ Página 282.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis
(face de topo no lado esquerdo do painel de instrumentos),
aplicá-la sobre o fusível em questão e extraí-lo.
– Substitua o fusível queimado (identificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a en-
trada de água. 

281
Situações diversas
Os diferentes circuitos eléctricos estão protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de ins-
trumentos, atrás de uma tampa de cobertura e no compartimento do motor,
do lado esquerdo.
Os vidros eléctricos estão protegidos por fusíveis automáticos que, uma
vez eliminada a sobrecarga (p. ex. vidros colados pelo gelo), voltam a ligar-
-se automaticamente ao fim de alguns segundos.

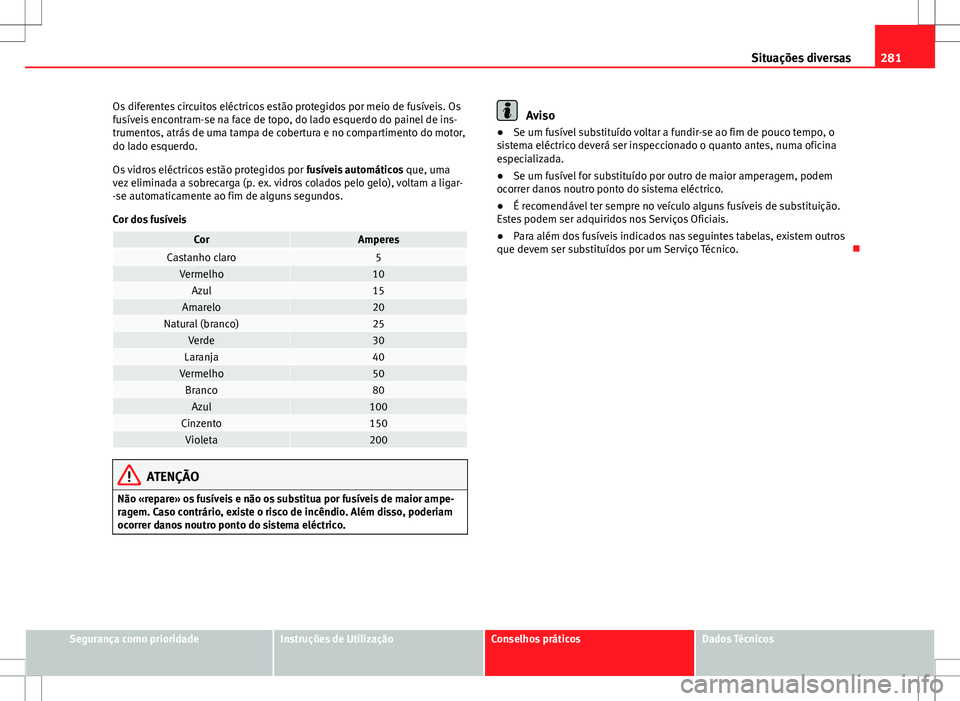

Cor dos fusíveis
CorAmperesCastanho claro5Vermelho10Azul15Amarelo20Natural (branco)25Verde30Laranja40Vermelho50Branco80Azul100Cinzento150Violeta200
ATENÇÃO
Não «repare» os fusíveis e não os substitua por fusíveis de maior ampe-
ragem. Caso contrário, existe o risco de incêndio. Além disso, poderiam
ocorrer danos noutro ponto do sistema eléctrico.
Aviso
● Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado o quanto antes, numa oficina
especializada.
● Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
● É recomendável ter sempre no veículo alguns fusíveis de substituição.
Estes podem ser adquiridos nos Serviços Oficiais.
● Para além dos fusíveis indicados nas seguintes tabelas, existem outros
que devem ser substituídos por um Serviço Técnico. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

282Situações diversas

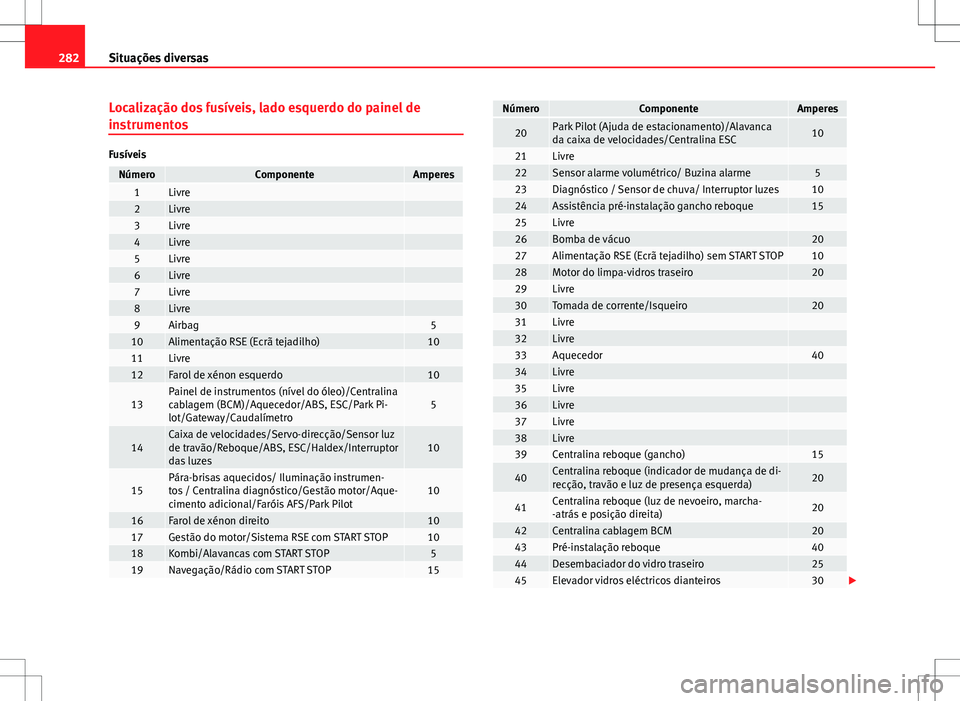

Localização dos fusíveis, lado esquerdo do painel de
instrumentos
Fusíveis
NúmeroComponenteAmperes1Livre 2Livre 3Livre 4Livre 5Livre 6Livre 7Livre 8Livre 9Airbag510Alimentação RSE (Ecrã tejadilho)1011Livre 12Farol de xénon esquerdo10
13Painel de instrumentos (nível do óleo)/Centralina
cablagem (BCM)/Aquecedor/ABS, ESC/Park Pi-
lot/Gateway/Caudalímetro5
14Caixa de velocidades/Servo-direcção/Sensor luz
de travão/Reboque/ABS, ESC/Haldex/Interruptor
das luzes10
15Pára-brisas aquecidos/ Iluminação instrumen-
tos / Centralina diagnóstico/Gestão motor/Aque-
cimento adicional/Faróis AFS/Park Pilot10
16Farol de xénon direito1017Gestão do motor/Sistema RSE com START STOP1018Kombi/Alavancas com START STOP519Navegação/Rádio com START STOP15
NúmeroComponenteAmperes
20Park Pilot (Ajuda de estacionamento)/Alavanca
da caixa de velocidades/Centralina ESC10
21Livre 22Sensor alarme volumétrico/ Buzina alarme523Diagnóstico / Sensor de chuva/ Interruptor luzes1024Assistência pré-instalação gancho reboque1525Livre 26Bomba de vácuo2027Alimentação RSE (Ecrã tejadilho) sem START STOP1028Motor do limpa-vidros traseiro2029Livre 30Tomada de corrente/Isqueiro2031Livre 32Livre 33Aquecedor4034Livre 35Livre 36Livre 37Livre 38Livre 39Centralina reboque (gancho)15
40Centralina reboque (indicador de mudança de di-
recção, travão e luz de presença esquerda)20
41Centralina reboque (luz de nevoeiro, marcha-
-atrás e posição direita)20
42Centralina cablagem BCM2043Pré-instalação reboque4044Desembaciador do vidro traseiro2545Elevador vidros eléctricos dianteiros30

283
Situações diversas
NúmeroComponenteAmperes46Elevadores dos vidros eléctricos traseiros3047Motor (Calibrador, relé gasolina)1548Centralina confort2049Comandos aquecimento4050Bancos aquecidos3051Tecto de abrir2052Lava-faróis2053Assistência pré-instalação gancho reboque2054Taxi (alimentação taxímetro)555Assistência pré-instalação gancho reboque2056Taxi (alimentação emissora)1557Alimentação telefone com START STOP1058Centralina do fecho centralizado30
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actualiza-
ção em vigor à data da impressão, podendo ser alterada. Se forem detecta-
das diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis. 

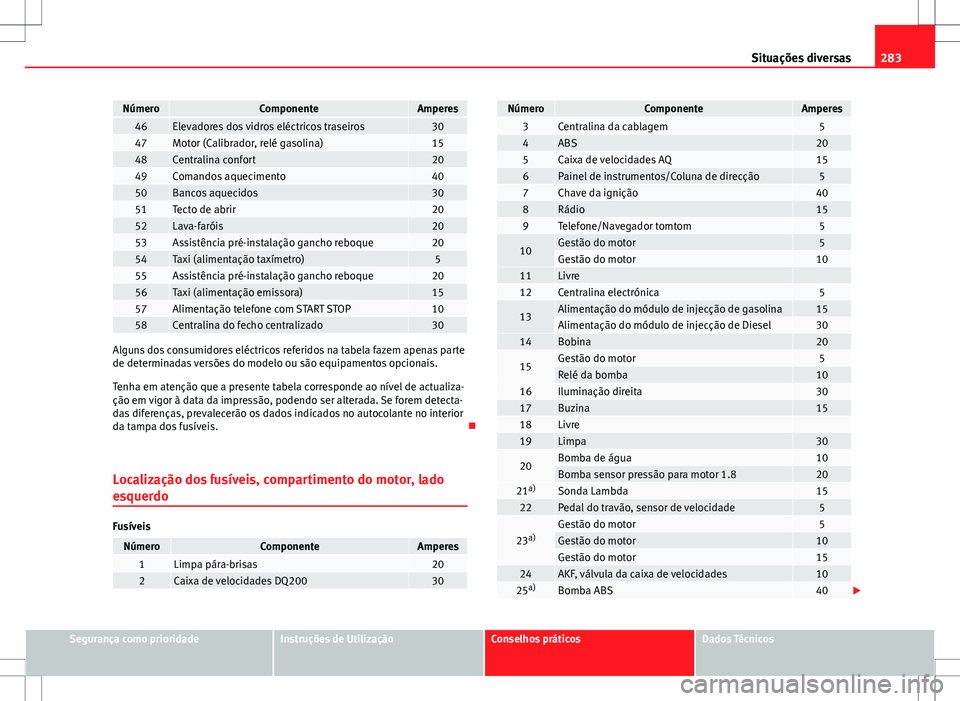

Localização dos fusíveis, compartimento do motor, lado
esquerdo
Fusíveis
NúmeroComponenteAmperes1Limpa pára-brisas202Caixa de velocidades DQ20030
NúmeroComponenteAmperes3Centralina da cablagem54ABS205Caixa de velocidades AQ156Painel de instrumentos/Coluna de direcção57Chave da ignição408Rádio159Telefone/Navegador tomtom5
10Gestão do motor5Gestão do motor1011Livre 12Centralina electrónica5
13Alimentação do módulo de injecção de gasolina15Alimentação do módulo de injecção de Diesel3014Bobina20
15Gestão do motor5Relé da bomba1016Iluminação direita3017Buzina1518Livre 19Limpa30
20Bomba de água10Bomba sensor pressão para motor 1.82021 a)Sonda Lambda1522Pedal do travão, sensor de velocidade5
23a)Gestão do motor5Gestão do motor10Gestão do motor1524AKF, válvula da caixa de velocidades1025a)Bomba ABS40

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

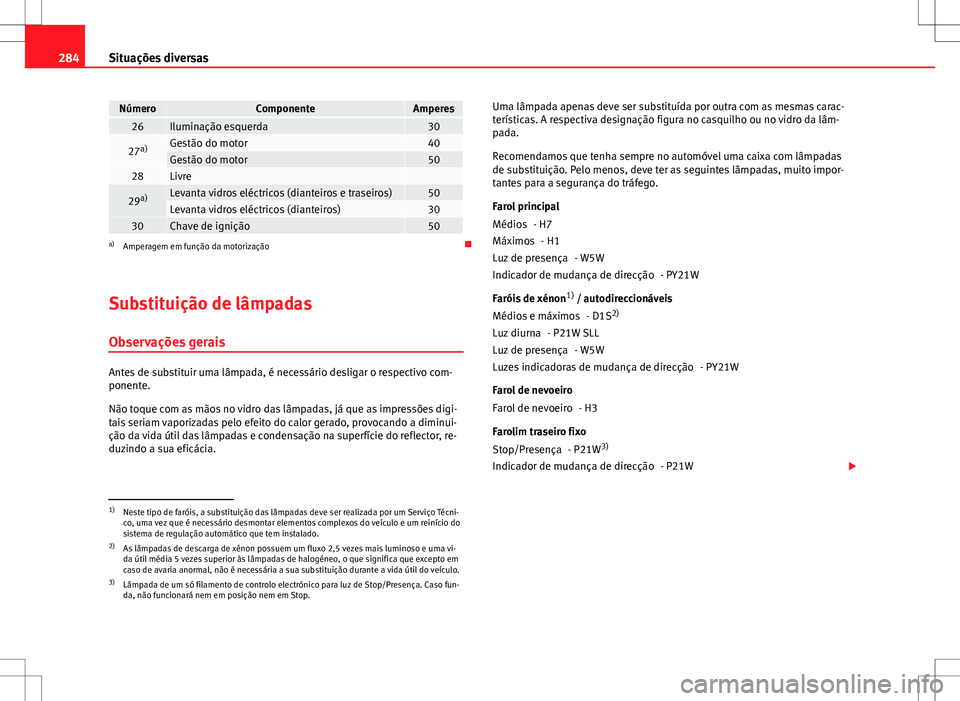

284Situações diversas
NúmeroComponenteAmperes26Iluminação esquerda30
27a)Gestão do motor40Gestão do motor5028Livre
29a)Levanta vidros eléctricos (dianteiros e traseiros)50Levanta vidros eléctricos (dianteiros)3030Chave de ignição50a)
Amperagem em função da motorização 
Substituição de lâmpadas
Observações gerais
Antes de substituir uma lâmpada, é necessário desligar o respectivo com-
ponente.
Não toque com as mãos no vidro das lâmpadas, já que as impressões digi-
tais seriam vaporizadas pelo efeito do calor gerado, provocando a diminui-
ção da vida útil das lâmpadas e condensação na superfície do reflector, re-
duzindo a sua eficácia. Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da lâm-
pada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, deve ter as seguintes lâmpadas, muito impor-
tantes para a segurança do tráfego.
Farol principal
- H7- H1 - W5W - PY21W
Faróis de xénon 1)
/ autodireccionáveis
- D1S 2)
- P21W SLL - W5W - PY21W
Farol de nevoeiro - H3
Farolim traseiro fixo - P21W3)
- P21W 
Médios
Máximos
Luz de presença
Indicador de mudança de direcção
Médios e máximos
Luz diurna
Luz de presença
Luzes indicadoras de mudança de direcção
Farol de nevoeiro
Stop/Presença
Indicador de mudança de direcção
1)
Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço Técni-
co, uma vez que é necessário desmontar elementos complexos do veículo e um reinício do
sistema de regulação automático que tem instalado.
2) As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e uma vi-
da útil média 5 vezes superior às lâmpadas de halogéneo, o que significa que excepto em
caso de avaria anormal, não é necessária a sua substituição durante a vida útil do veículo.
3) Lâmpada de um só filamento de controlo electrónico para luz de Stop/Presença. Caso fun-
da, não funcionará nem em posição nem em Stop.

285
Situações diversas
Farolim traseiro móvel - P21W
- P21W
- W5W
Luz indicadora de mudança de direcção lateral - W5W
Luz da matrícula - C5W
Aviso
● Segundo as condições meteorológicas (frio, humidade), os faróis dian-
teiros e de nevoeiro, os farolins traseiros e as luzes indicadoras de mudan-
ça de direcção podem embaciar temporariamente. Isto não afecta a vida útil
do sistema de iluminação. Acendendo as luzes, a zona por onde é projecta-
do o feixe de luz desembacia em pouco tempo. No entanto, pode acontecer
que por dentro, os rebordos permaneçam embaciados.
● Verifique com regularidade se todos os equipamentos de iluminação do
seu veículo funcionam na perfeição, especialmente as luzes exteriores. Isto
não resulta apenas numa maior segurança para si, mas também para os
restantes condutores.
● Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada num Serviço Técnico. No entanto, em seguida descreve-
-se como deve ser efectuada tal substituição, com excepção dos faróis de
nevoeiro* e luz de cortesia. 
Luz de nevoeiro (lado condutor)
Marcha-atrás (lado passageiro)
Luz de presença
Luz indicadora de mudança de direcção lateral
Luz da matrícula

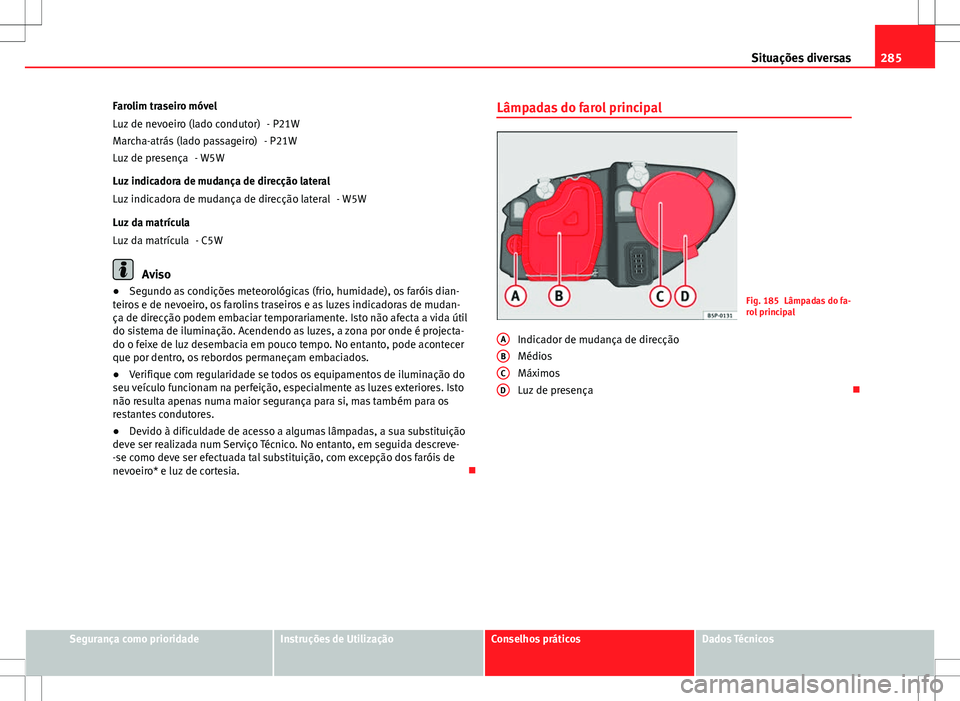

Lâmpadas do farol principal
Fig. 185 Lâmpadas do fa-
rol principal
Indicador de mudança de direcção
Médios
Máximos
Luz de presença 
A
BCD
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

286Situações diversas
Lâmpada luz indicadora de mudança de direcção

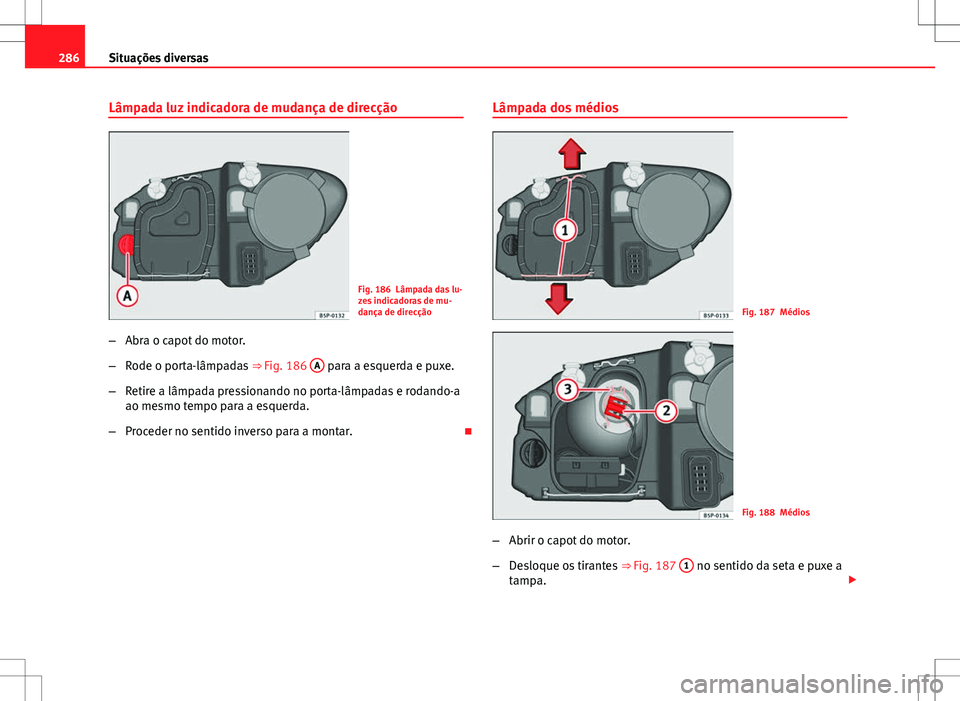

Fig. 186 Lâmpada das lu-
zes indicadoras de mu-
dança de direcção
– Abra o capot do motor.
– Rode o porta-lâmpadas ⇒ Fig. 186 A
para a esquerda e puxe.
– Retire a lâmpada pressionando no porta-lâmpadas e rodando-a
ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para a montar. Lâmpada dos médios
Fig. 187 Médios
Fig. 188 Médios
– Abrir o capot do motor.
– Desloque os tirantes ⇒ Fig. 187 1
no sentido da seta e puxe a
tampa. 

287
Situações diversas
– Retirar o conector ⇒ Fig. 188 2
da lâmpada.
– Desengate a mola de fixação ⇒ Fig. 188 3
pressionando-a pa-
ra dentro e para a direita
.
– Retire a lâmpada e coloque a nova de modo a que a saliência
de fixação do prato fique na reentrância do reflector. 
Máximos

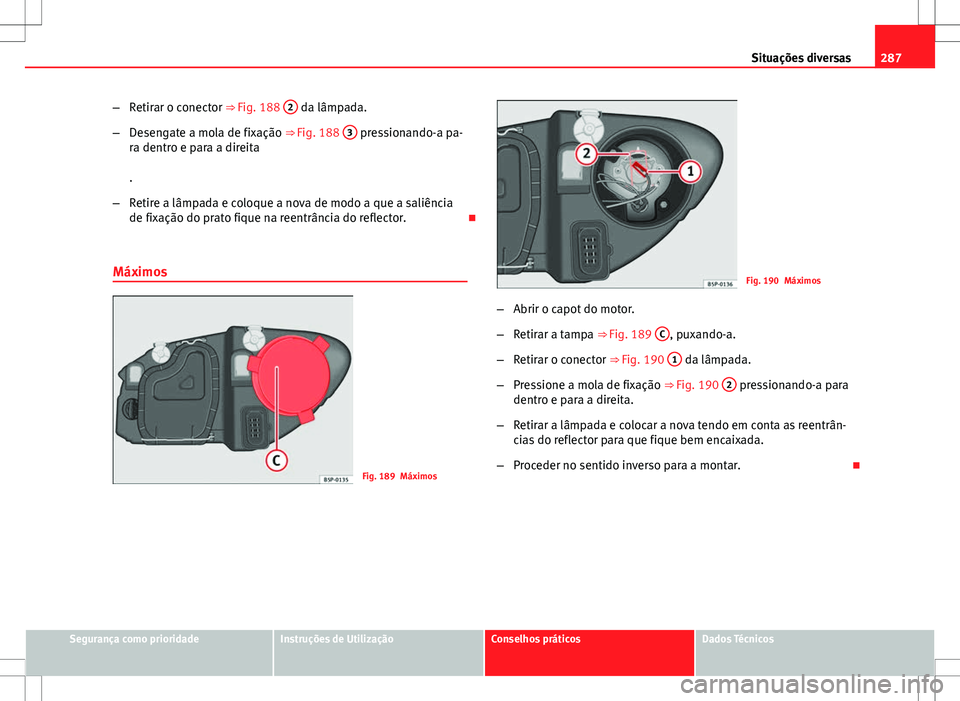

Fig. 189 Máximos
Fig. 190 Máximos
– Abrir o capot do motor.
– Retirar a tampa ⇒ Fig. 189 C
, puxando-a.
– Retirar o conector ⇒ Fig. 190 1
da lâmpada.
– Pressione a mola de fixação ⇒ Fig. 190 2
pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân-
cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para a montar. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

288Situações diversas
Luz de presença

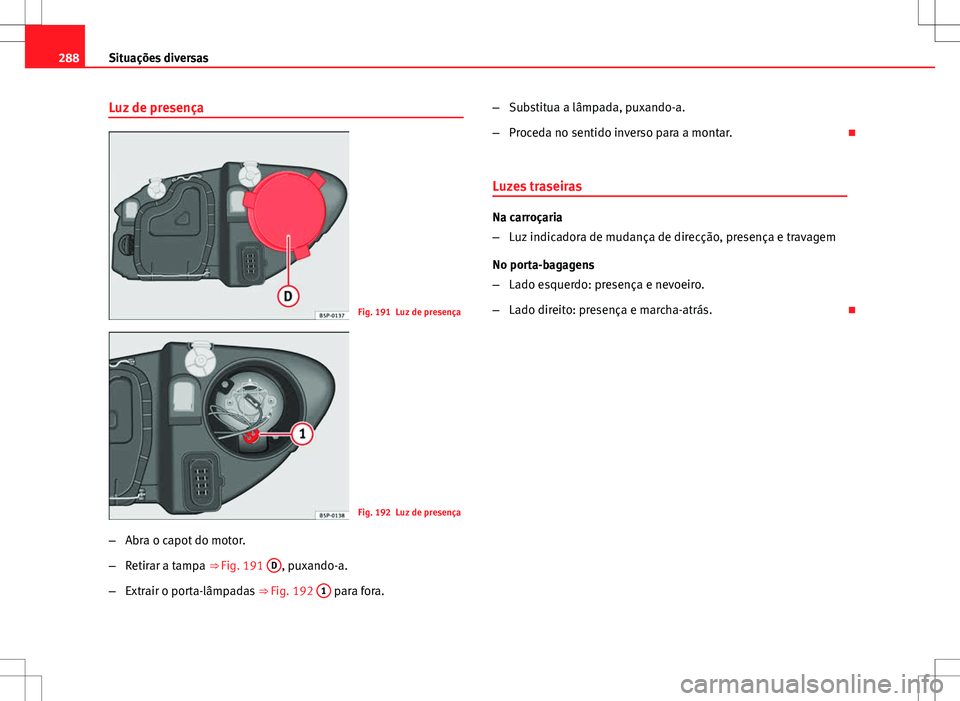

Fig. 191 Luz de presença
Fig. 192 Luz de presença
– Abra o capot do motor.
– Retirar a tampa ⇒ Fig. 191 D
, puxando-a.
– Extrair o porta-lâmpadas ⇒ Fig. 192 1
para fora. –
Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar. 
Luzes traseiras
Na carroçaria
– Luz indicadora de mudança de direcção, presença e travagem
No porta-bagagens
– Lado esquerdo: presença e nevoeiro.
– Lado direito: presença e marcha-atrás. 
